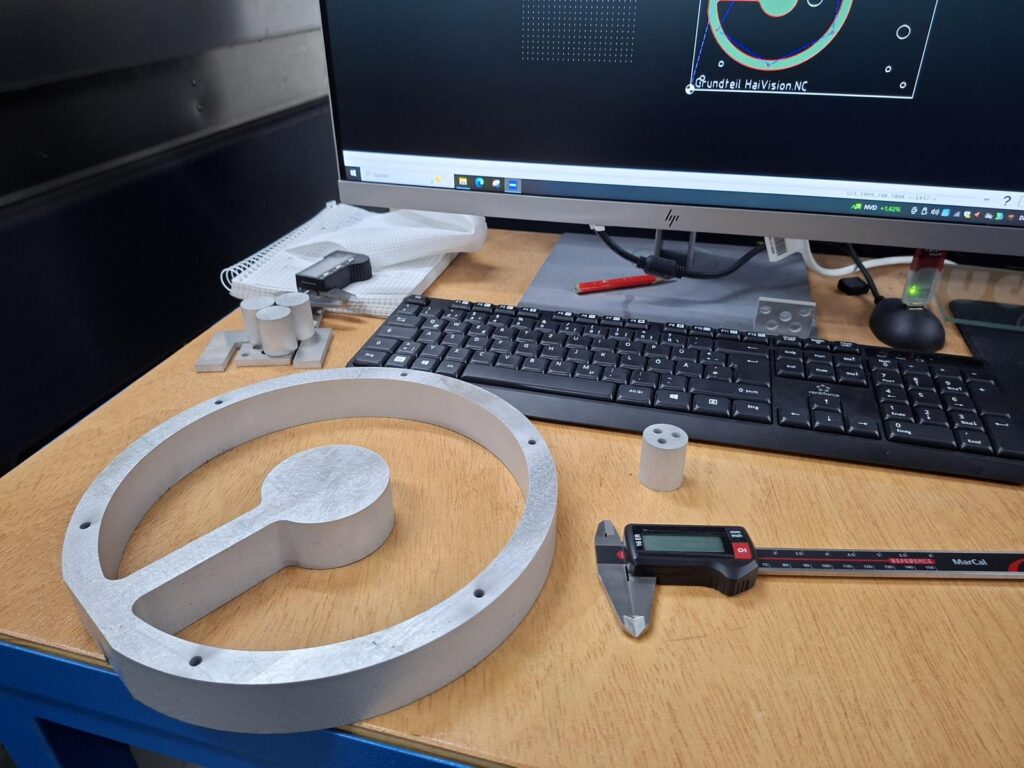

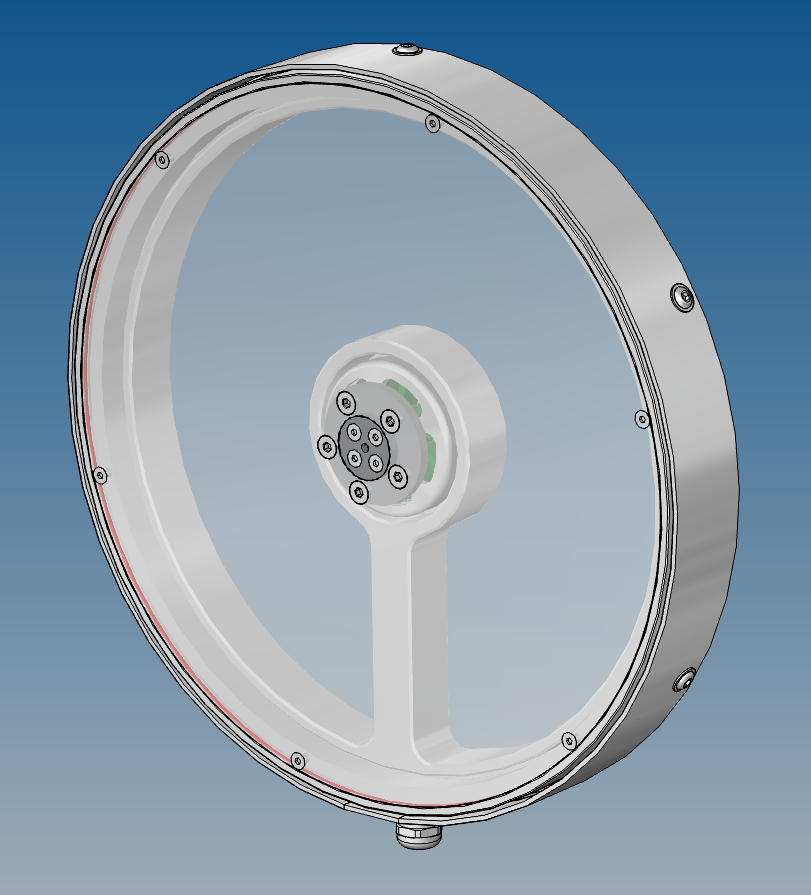

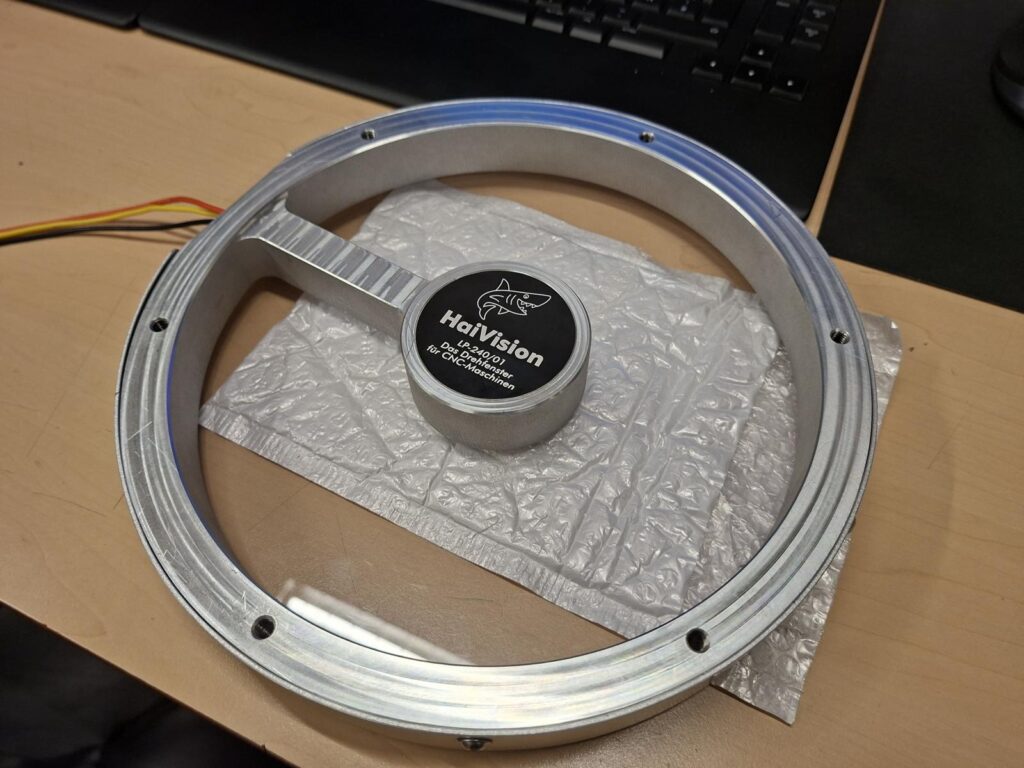

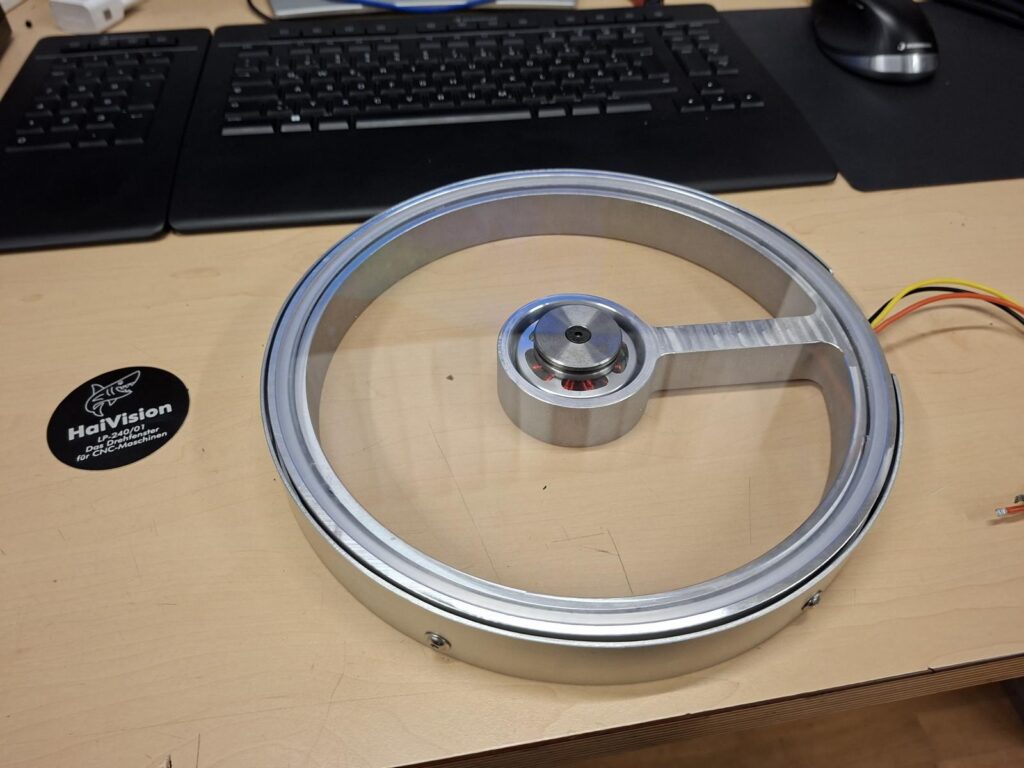

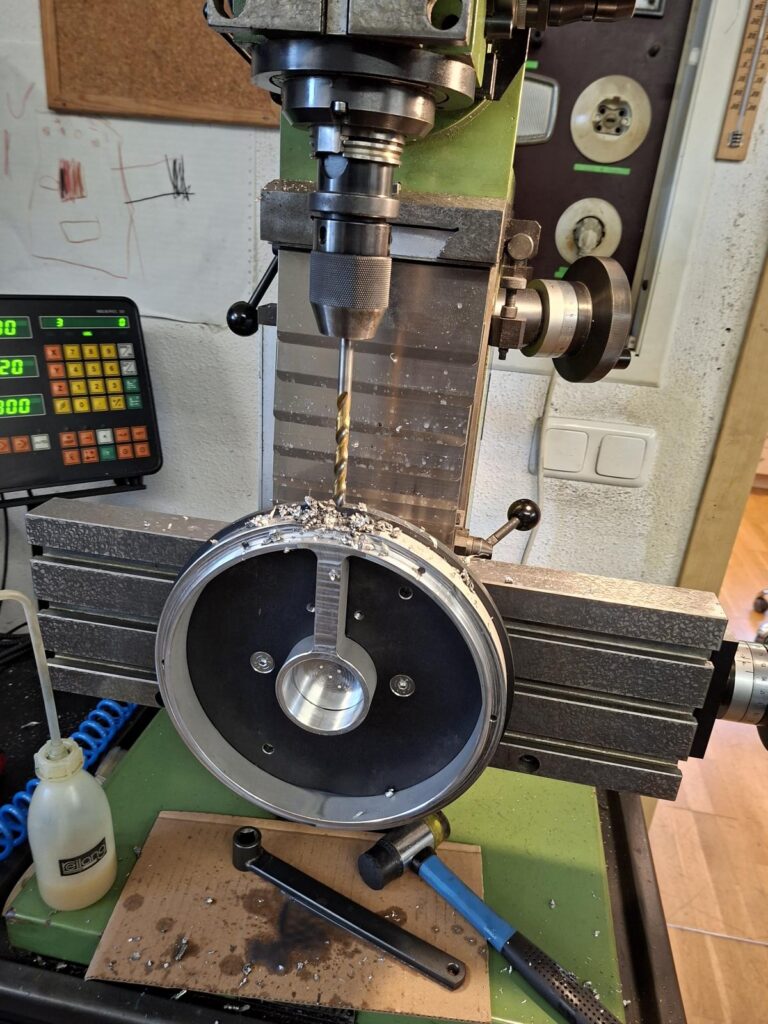

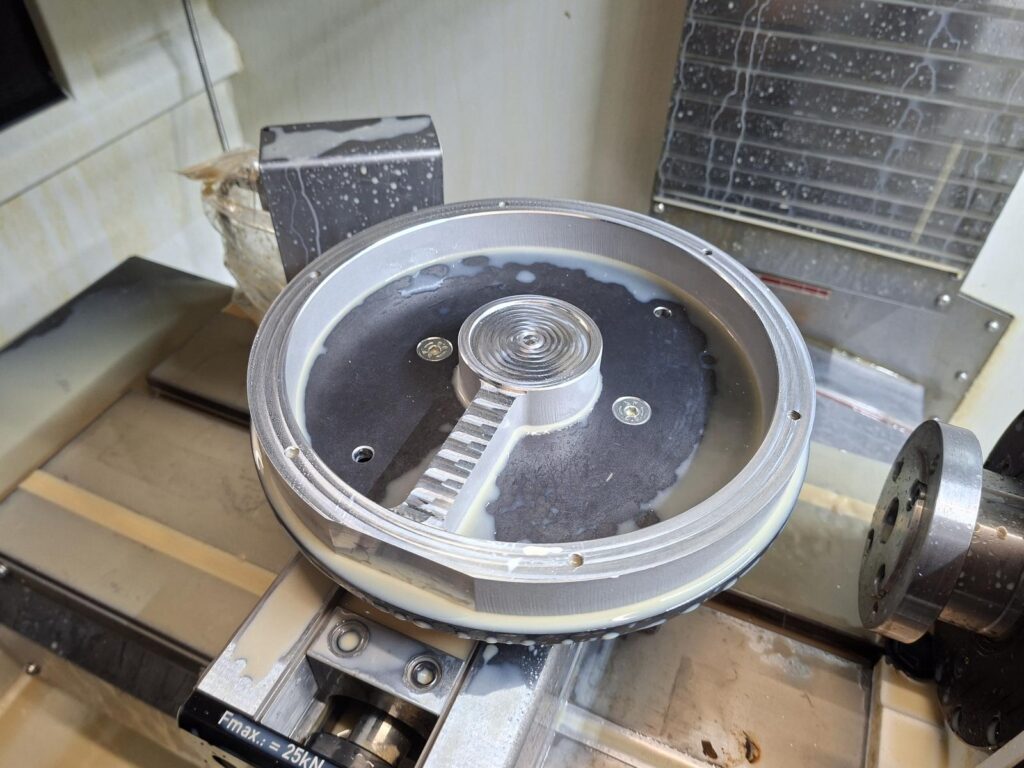

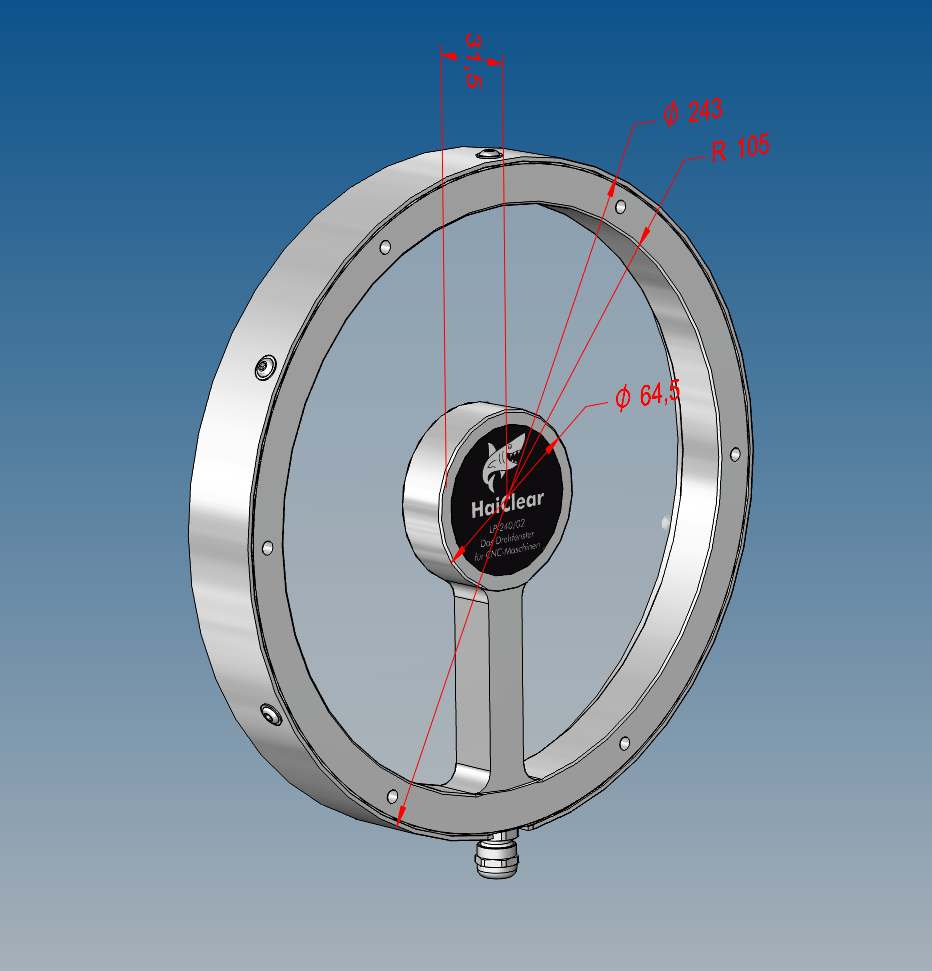

HaiClear Drehfenster

Rotationssichtfenster, CNC Drehfenster, CNC Spinwindow, Selbstreinigendes Sichtfenster

Funktion:

Das neue HaiClear Spinwindow wurde entwickelt um auch unter härtesten Bedingungen, stets eine klare Sicht auf den Bearbeitungs-prozess zu gewährleisten. Dieses Drehfenster nutzt die Zentrifugalkraft, um auftreffende Bearbeitungs-flüssigkeiten abzuschleudern. Unabhängig davon ob das Kühlmittel wasserlöslich ist oder nicht, ermöglicht das neue HaiClear dem Bediener eine allzeit klare Sicht auf die Bearbeitung. Die integrierten Abflussbohrungen garantieren eine best mögliche Sicht, selbst bei Anwendungen mit hohem Kühlmittelvolumen.

Vorteile:

  • Eine der niedeigsten Einbauhöhen auf dem Markt (ca 35mm)
  • Hohe Sicherheit dank der Polycarbonat Drehscheibe

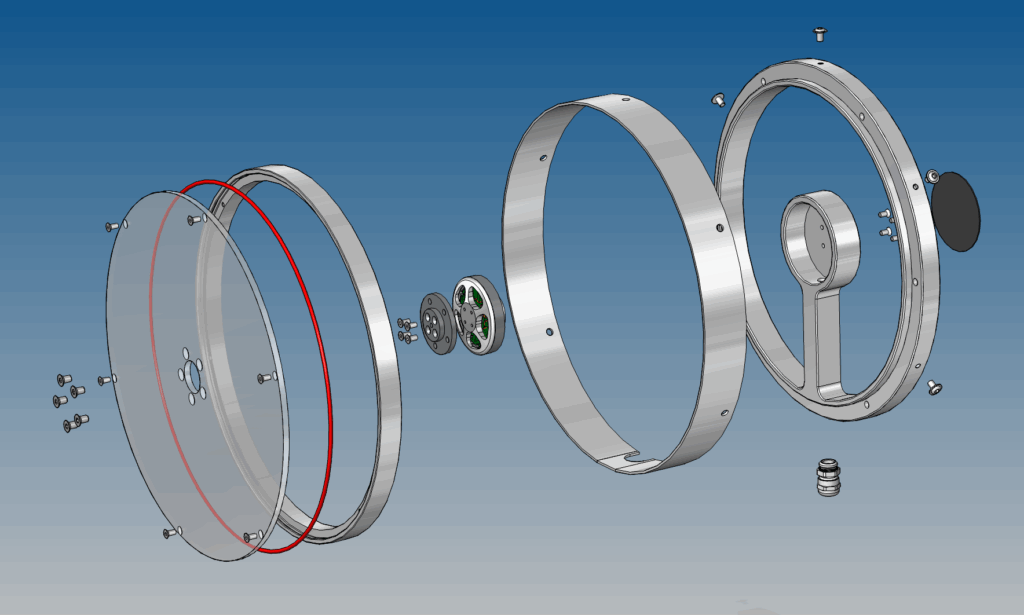

  • Alle Komponenten lassen sich sehr leicht austauschen
  • Kann an Glas- sowie an Polycarbonatscheiben montiert werden
  • Entwickelt für maximale klare Sichtfläche
  • Leichtes und robustes Aluminiumdesign

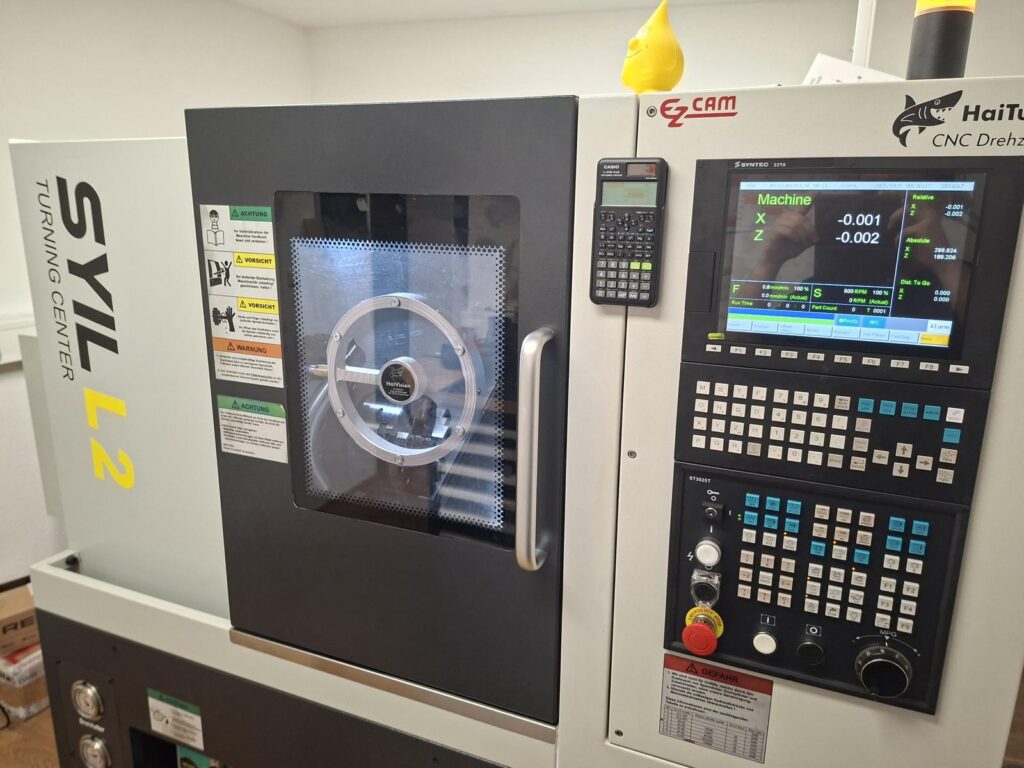

  • An fast allen Maschinen nachrüstbar.
  • Sehr einfache Montage
  • Sehr kostengünstig

Aktualisiert am Allgemein

Hydraulikprüfstand

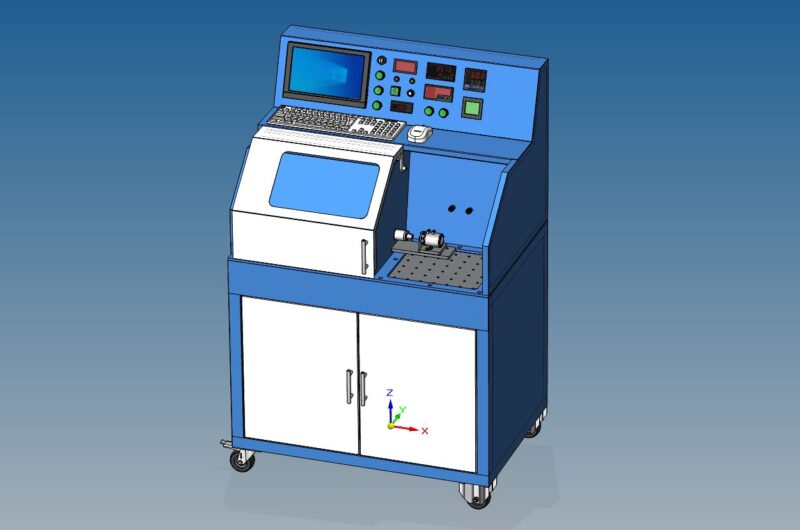

Konstruktionszeichnung des neuen Hydraulikprüfstandes.

Folgende Messungen sind möglich:

-Messen und aufzeichnen des dynamischen Drehmomentes
und der Drehzahl der von mir entwickelten
Gerotor-Hydraulikmotoren in Abhängigkeit des
Betriebsdruckes und der Öl-Durchflussrate

-Erfassen des tatsächlichen Fördervolumens und
Maximaldruckes sowie der Leistungsaufnahme
meiner Hydraulikpumpen

-Druck- und Zugkraftmessung von Hydraulikzylindern

⁃Dichtheitsprüfung sämtlicher hydraulischer
Komponenten.

Alles Messungen werden von dem eingebauten Computer
digital erfasst und in Form von Messkurven dargestellt.

Dadurch erhält jedes fertige Teil ein individuelles Prüfzertifikat.

Zur eigentlichen Seite geht´s hier:

Hydraulikprüfstand Version 2
Aktualisiert am Allgemein

Werkstatt-Tour

In diesem YouTube Video stelle ich mich und meine Werkstatt vor.

Mein besonderer Dank gilt Max Fuchs für die gute Kameraführung und die wertvolle Hilfe bei der Umsetzung dieses Projektes.

Aktualisiert am Allgemein

Deckel S1 Werkzeugschleifmaschine

Ich habe diese Deckel S1 Werkzeugschleifmaschine aus dem Jahr 1962 komplett restauriert.

Ich habe alle Führungen überarbeitet die Maschine neu gespachtelt grundiert und lackiert. Zudem habe ich neue Typenschilder angefertigt.

Somit ist diese Schleifmaschine auch 60 Jahre später wieder in einem Neuzustand.

Hier geht´s zur eigentlichen Seite:

Schleifen
